一、工作原理：時差法（TDC）技術的精密實現

超聲波水表的計量基石是時差法。其物理模型基于超聲波在流體中的順流與逆流傳播速度差。高精度的時間測量電路（TDC）是關鍵。

· 順流傳播時間 (T↓): L / (C + Vcosθ)

· 逆流傳播時間 (T↑): L / (C - Vcosθ)

· 時間差 (ΔT): T↑ - T↓ ≈ 2LVcosθ / C²

其中，L為聲程，C為聲速，V為流體流速，θ為聲波與管軸的夾角。通過測量納秒級的ΔT，并經過溫度補償和算法修正，CPU可精確計算出流速V。這種測量方式從根本上杜絕了機械磨損帶來的誤差漂移。

二、結構分解：關鍵組件的功能與選型考量

一個高性能的超聲波水表，其內部組件的選型至關重要：

1. 換能器： 核心傳感元件。通常采用壓電陶瓷材料，其頻率、發射功率和接收靈敏度直接決定了信噪比和計量范圍。高品質換能器能抗氣泡、雜質干擾。

2. 計量管段與反射體： 管段的內徑、粗糙度和直線度是保證流場穩定的前提。部分產品采用“U型”或“W型”反射聲道設計，通過增加聲程來提升小流量下的測量靈敏度。

3. 主控板（MCU）： 水表的“中央處理器”。其性能決定了運算速度、功耗控制和數據處理能力。支持多種通信協議（如MBUS, LoRa, NB-IoT）是智能化的基礎。

4. 電源管理： 采用高能鋰電池，配合低功耗設計，確保在6-10年的生命周期內穩定工作，無需外部供電。

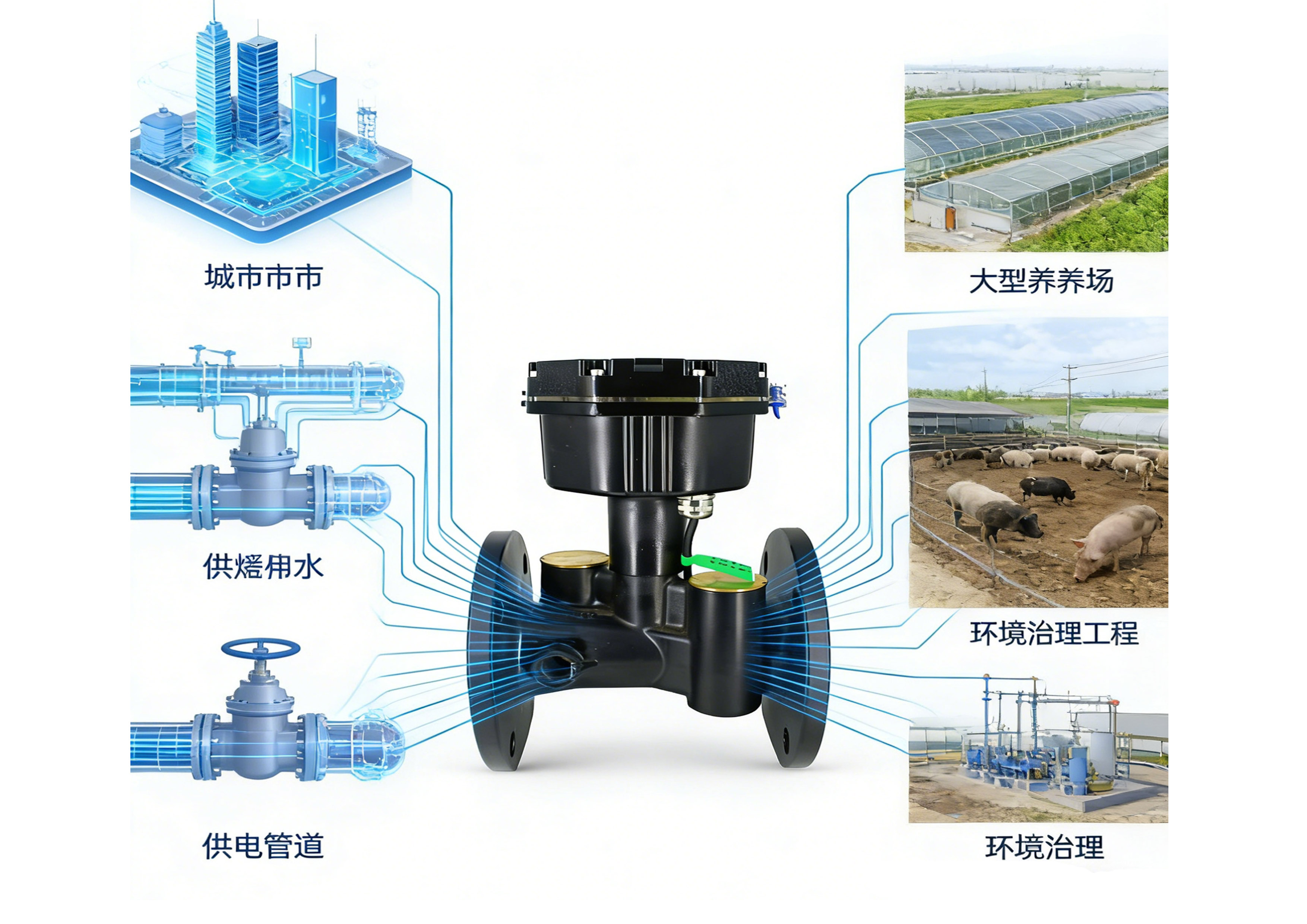

三、適用場景：高要求環境下的理想選擇

超聲波水表特別適用于對計量精度和數據管理有嚴苛要求的場景：

· 分區計量（DMA）與漏損控制： 其高靈敏度和寬量程比，能精準監測夜間最小流量，是城市供水管網漏損診斷的關鍵工具。

· 貿易結算與工業過程控制： 在化工、食品飲料等行業，用于精確計量生產用水，其無運動部件的特性避免了介質污染和堵塞風險。

· 非滿管/明渠流量監測： 配合液位傳感器，可用于排水管網、灌溉渠道的流量計量。

四、優勢對比：從性能指標看技術代差

結論： 對于追求高精度、高穩定性和智能化管理的項目而言，超聲波水表不僅是技術上的升級，更是管理效率和投資回報的保障。其在核心性能指標上的全面超越，代表了流體計量領域的發展方向。
